Zehnder&Sommer offre diverse soluzioni di ingresso e di guida del materiale
AK D - Cestello a rulli piccolo
per gli alimentatori delle serie D e R
Include
- Rulli con diametro di 20 mm
- Rulli con superficie in acciaio temprato,
- Guida doppia dei rulli prima dell'alimentatore
- Guida a doppio rullo opzionale del primo rullo
- Vari montaggi per i sensori di fine materiale
- Regolazione flessibile della curva del ciclo
Versioni
- AK D Standard: 4 rulli, lunghezza 121 mm
- AK DT su richiesta del cliente
Disponibile per i seguenti avanzamenti
- EV DR 080 / 160 / 240
- EV RE 080 / 160
- EV RX 080 / 160 / 240
- EV RF 240
- EZ KL 080
- EZ KV 040
- EZ KT 080
- EZ KX 080
- EZ ML 160 / 240
- EZ MV 040 / 080
- EZ MT 160 / 240
- EZ MX 080 /160
AK R - Cestello per rulli medio
per i alimentatori delle serie R e D
Include
- Rulli di diametro 30 mm
- Rulli con superficie in acciaio temprato
- Guida doppia dei rulli prima dell'unità di alimentazione
- Vari montaggi per i sensori di fine materiale V
- Regolazione flessibile della curva del ciclo
Versioni
- AK R Standard: 5 rulli, lunghezza 164 mm
- AK RT su richiesta del cliente
Opzioni
- Rulli segmentati per materiali segmentati o profilati (spazio aperto 10 mm)
- Rulli profilati per fili e cavi
- Guida doppia del primo rullo
Disponibile per i seguenti avanzamenti
- EV DR 080 / 160 / 240
- EV RE 080 / 160
- EV RX 080 / 160 / 240 / 320
- EV RF 240 / 320
- EZ KL 080
- EZ KV 040
- EZ KT 080
- EZ KX 080
- EZ ML 160 / 240
- EZ MV 040 / 080
- EZ MT 160 / 240
- EZ MX 080 /160
I cestelli a rulli segmentati sono disponibili per le seguenti larghezze

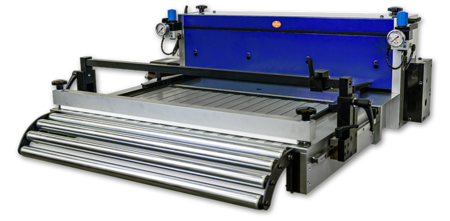

AK X - Cesto a rulli grande
per gli alimentatori della serie EV X
Include
- Rulli di 40 mm di diametro
- Rulli con superficie in acciaio temprato
- Guida doppia dei rulli prima dell'unità di alimentazione
- Vari montaggi per i sensori di fine materiale
- Regolazione flessibile della curva del ciclo
Versioni
- AK XK Cestello per rullo corto (4-6 rulli, circa 30 cm)
- AK XL Cesto per rulli lunghi (6-8 rulli, circa 60 cm)
- AK XX su richiesta del cliente
Opzioni
- Rulli segmentati per materiali segmentati o profilati (spazio aperto 20 mm)
- Rulli rivestiti in plastica dura per materiali sensibili
- Guida doppia del primo rullo
Disponibile per i seguenti sistemi di alimentatori
- EV XM 160 / 240 / 320 / 480 / 640
- EV XG 240 / 320 / 480 / 640
- EV XF 480 / 640
I cestini per rotoli segmentati sono disponibili per i seguenti sistemi di alimentatori
- EV XM 160 / 240 / 320
- EV XG 240 / 320
Opzioni di guida laterale
- Rulli laterali robusti
- Guida del materiale nell'avanzamento (standard: forma a U, opzionale forma a V o a L)
Side guides with rollers
Side guides with C-profiles (up to the feed rolls)
Aiuto per la regolazione della guida laterale
- Doppio mandrino con volantino
- Motorizzato (nella pianificazione)
![]( "Lateral adjustment Single with 2 handwheels")
Lateral adjustment Single with 2 handwheels
![]( "Central lateral adjustment with handwheel")
Central lateral adjustment with handwheel
Foglio di ingresso AB D Piccolo
Include
- Foglio di design per una guida sensibile, ideale per le lamine
- Montaggio per il sensore di fine materiale sotto il foglio
Disponibile per i seguenti avanzamenti
- EV DR 040 / 080 / 160
- EV RE 040 / 080 / 160
- EV RF 320 / 480 / 640
- EV RX 080 / 160 / 320
Opzioni di guida laterale
- Rulli di guida con vite di fissaggio
- Guida del materiale nell'avanzamento (forma a V o a L)
AB M Foglio di ingresso medio
Include
- Foglio di design per una guida sensibile, ideale per le lamine
- Montaggio per il sensore di fine materiale sotto il foglio
Consigliato per l'alimentazione successiva
Opzioni di guida laterale
- Rulli di guida con vite di fissaggio
- Guida del materiale nell'avanzamento (forma a V o a L)
AB F Sistema di ingresso per le lamine
Opzioni
- Guide laterali (regolabili manualmente, con volantino o a motore)
- Supporto del sensore (regolabile manualmente o con volantino)
- Ruota di misurazione
