SITUAZIONE INIZIALE E PROBLEMA
Stanztechnik Schulte GmbH produce lastre speciali per diversi settori industriali, come quello automobilistico, degli elettrodomestici, delle telecomunicazioni, degli abrasivi e della tecnologia medica: si tratta di lastre smorzanti, anelli di inserimento, teglie da forno o supporti per ruote lamellari.

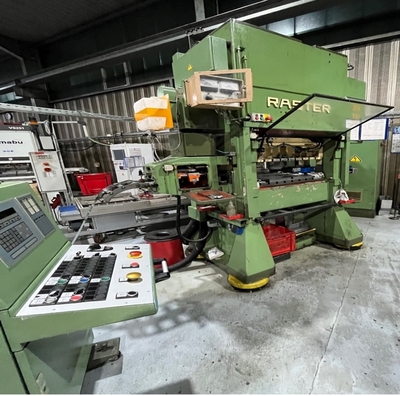

Da qualche tempo, la linea di stampaggio non è in grado di raggiungere l'obiettivo di 350 colpi/min con una lunghezza di alimentazione di 55 mm e raggiunge ancora una produzione massima di 250 colpi/min. La manutenzione dell'alimentatore esistente richiede molto tempo e le macchine sono costantemente ferme. Non sempre c'è un dipendente disponibile immediatamente che abbia il tempo di riavviare la macchina. Anche la fornitura di pezzi di ricambio è molto difficile e costosa. Inoltre, ci vuole molto tempo per riposizionare il materiale nella giusta direzione rispetto all'utensile. Il vecchio avanzamento meccanico è forzato da un albero con molto gioco. Secondo il signor Euteneuer, responsabile dell'assicurazione qualità di Stanztechnik Schulte, tutti sono infastiditi dal vecchio alimentatore.
SOLUZIONE
Zehnder & Sommer ha installato un sistema di alimentazione dei rulli servoassistiti EV 122 TM completamente nuovo presso Stanztechnik Schulte. All'ingresso è stata installata una guida centrale per i nastri, che rende molto più facile per i dipendenti infilare il materiale nella direzione dell'utensile e centrarlo.
Sulla pressa è stato montato un encoder, in modo che l'alimentazione sia sincronizzata con la pressa. Il perno dell'albero forzato era comunque già presente. In questo modo, è stato possibile garantire nuovamente il funzionamento precedente.
Inoltre, sono stati presi in considerazione i più recenti componenti di sicurezza, come l'IS1 con interruttore di abilitazione, per garantire una velocità limitata sicura quando le porte di sicurezza sono aperte. Inoltre, la velocità di avanzamento è liberamente programmabile, in modo che il passaggio a un altro prodotto sia molto rapido e conveniente. Queste impostazioni possono anche essere memorizzate e quindi riprodotte rapidamente.
RISULTATO
Stanztechnik Schulte può finalmente produrre senza continui guasti alla macchina e con i 350 colpi/min richiesti. L'alimentatore ha anche una riserva per un aumento futuro - lo strumento attualmente in uso, tuttavia, non lo consente ancora. Tutti gli addetti alla produzione sono grati. Il signor Euteneuer è ora arrabbiato per non aver fatto l'investimento prima. Il capo ritiene che abbia investito bene il denaro.
