Mini-Walzenvorschub

EVM 020

|

EVM 040

EVM IC: Mini-Walzenvorschub
EVM 020 IC mit Signalbox für PROFIBUS/EtherCAT

KOMPAKT

  • Mini-Vorschub für Mikromaterialien auf engstem Raum

ZUVERLÄSSIG

  • Bewährt Präzisionsmechanik
  • Direkt angetriebene untere Walze

Vielseitig

  • Ultrakompakte Abmessungen für die Integration in Werkzeugen
  • Walzen aus gehärtetem Stahl oder mit Gummibeschichtung

Banddimensionen

  • Standardbreite 20 mm; Spezialbreite 40 mm
  • Banddicken empfohlen 0.05-0.5 mm, max. 2 mm
  • Bandquerschnitt bis zu 10 mm2

DIVERSE ANTRIEBSSYSTEME

EVM SE Servomotor
  • Servomotor
  • Präzisionsencoder
  • Vorschubsteuerungen ZS FK/FD oder ZS ZF1
  • Sicherheit mittels Impulssperre STO oder sicherer Geschwindigkeit SLS

ZS FK 20 oder ZS FD 12 (als Einbau-Kassette)

arrow_right

ZS ZFK1-20 oder ZS ZF1-12 (in Tischgehäuse)

arrow_right
EVM IC Motor mit Integrierter Steuerung
  • ServoStep-Schrittmotor mit integrierter Steuerung
  • Ideal für raschen Austausch von Vorschub und Steuerung
  • Sicherheit STO (Standard)
  • Optionale ConnectBox 48 V
  • NEU: Signalbox für Busanbindung (EtherCAT / EtherNet IP / PROFINET)

Integrierte Steuerung IC 173

arrow_right



impressions

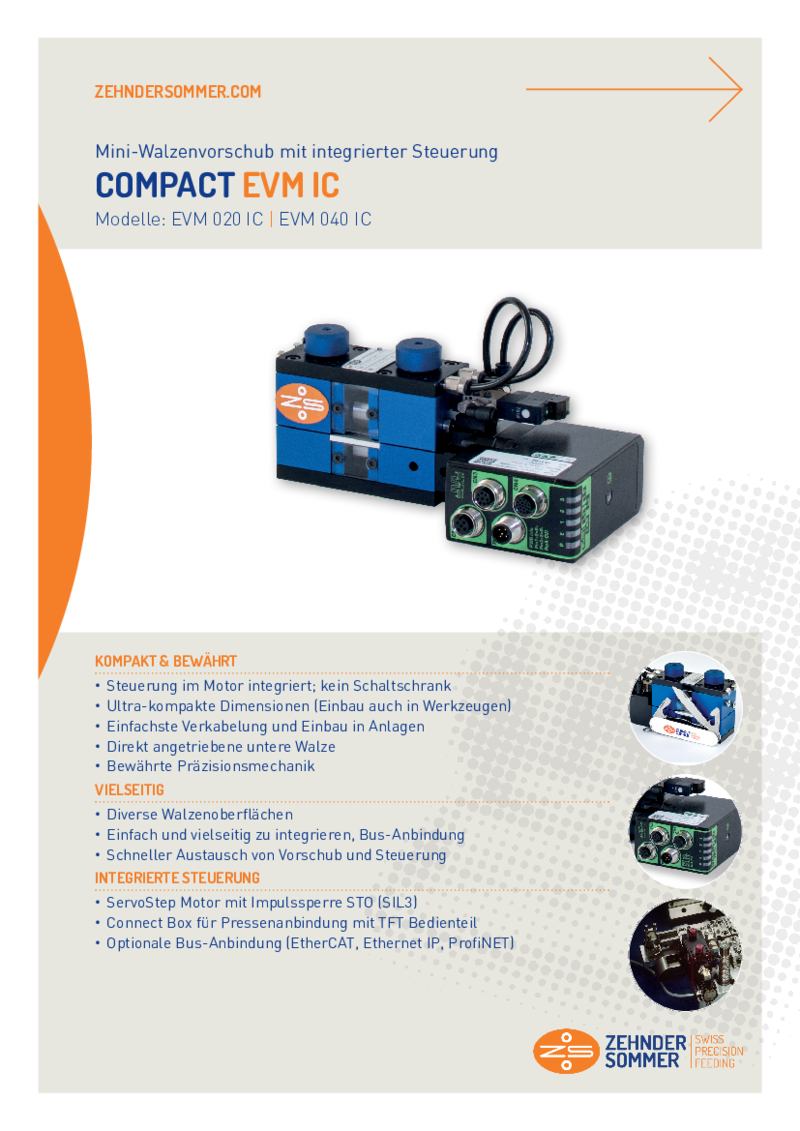

EVM IC: Mini-Walzenvorschub
Kompakt-Servo-Walzenvorschub: EVM SE
Mini-Vorschub EVM SE mit Servomotor
EVM 020 IC mit Signalbox für PROFIBUS/EtherCAT
2-Streifen-Doppelanlage EVM 20 IC PROFINET
