EIGENSCHAFTEN

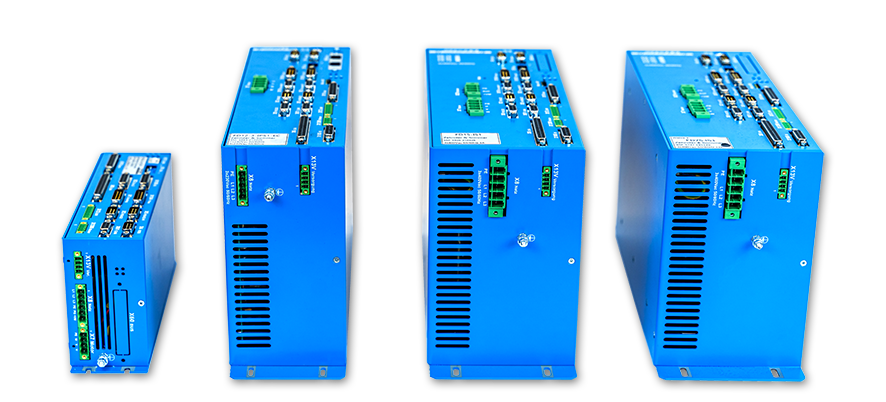

- Komplette Vorschub-Steuerung in Kassette zum Einbau in einen Schaltschrank
- Kompakter CNC-Antrieb für Vorschubgeräte mit hochdynamischen, Sinus-kommutierten Servomotoren
- Einfache Verknüpfung und Nachrüstung an jede Presse
- Gleiche Bedienung für alle Arten von Vorschüben
- Extrem einfach zu programmieren und zu bedienen
- Geschwindigkeits-Profilanpassung aufgrund gewählter Hubzahl
- Bis 200 Benutzerprogramme in der Steuerung abspeicherbar
- Stück-, Teilmengen- und Hilfszähler sind frei programmierbar
- Mehrfachstrecken programmierbar
- Bandende-Überwachung
SICHERHEITS-OPTIONEN
IPS1 - Einfache Impulssperre (Safe Torque Off, STO)
IS1 - Integrierte Sicherheit (Safe Limited Speed, SLS)
- Nicht-zertifizierte IS1 für ZS FK20
- Zertifizierte IS1 für ZS FD 12/15/50/75
(entspricht Sicherheitskategorie 4)
BEDIENTEIL
- Klassisches Bedienteil mit Tasten
- Optionales 8" TFT-Panel für eine intuitive Bedienung
PRESSEN-ANBINDUNG
Pressenverknüpfung durch eine 24V-E/A-Einheit
- mit 18 Eingängen und 11 Ausgängen.
- als Klemmenplatte zum Einbau in Schaltschrank
Verschiedene Modi zum Anschließen an die Presse
- Synchron über Encoder an Presse
- Asynchron mit autonomem Programm
- Elektronisches Nockenschaltwerk (16 Nocken) mit Encoder an Presse
ERWEITERTE OPTIONEN
- Controller für Doppel- und Dreifachanlagen (schiebend-/ziehend)
- 2-Achsen Steuerung für Zick-Zack-Vorschübe
- Software-Programm für PC zur externer Datenpflege und Sicherung (J-Cam)
- Werkzeugschutz
- Optoelektronische Sensoren zum Auffinden zur Markensuche mit Software
LEISTUNGSDATEN
| Modell | FK 20 | FD 12 | FD 15 | FD 50 | FD 75 |
| Nennspannung (Vdc) | 70 | 310 | 560 | 560 | 560 |
| Nennstrom (A) | 7 | 5 | 5 | 16.7 | 25 |
| Spitzenstrom (A) | 20 | 12 | 15 | 50 | 75 |
| Eingangsspannung (Vac 50 Hz) | 230* | 230 | 3x400 | 3x400 | 3x400 |
| Eingangsspannung (Vac 60 Hz, USA) | 110 | 3x480* | 3x480 | 3x480 | 3x480 |
* mit Leistungstransformator
AUSMASSE
| Model | FK 20 | FD 12 | FD 15 | FD 50 | FD 75 |
| Breite (mm) | 219 | 306 | 306 | 306 | 306 |
| Höhe (mm) | 88 | 102 | 130 | 130 | 130 |
| Tiefe (mm) | 123 | 203 | 203 | 203 | 203 |
