Integrierte Steuerung IC

ZS IC

Kompakt-Walzenvorschub mit integrierter Steuerung: EVD DG IC
EVM IC: Mini-Walzenvorschub
EVM 020 IC mit Signalbox für PROFIBUS/EtherCAT

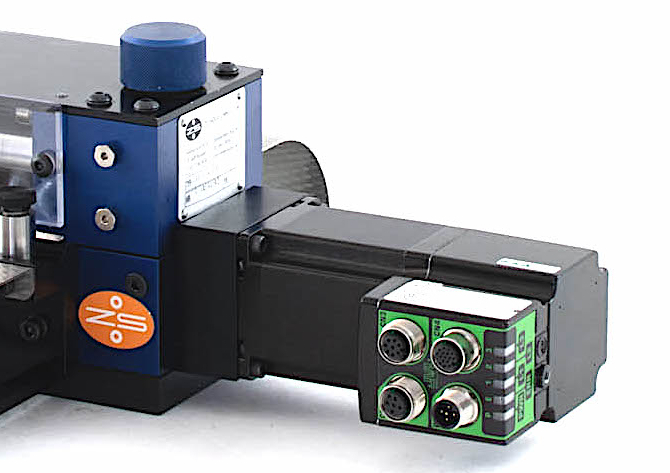

Kompakt-Walzenvorschub mit integrierter Steuerung: EVD DG IC
EVD DG IC: Kompakt-Walzenvorschub
2-Streifen-Doppelanlage EVM 20 IC PROFINET

Kompakter Motor mit Steuerung

  • Motor mit integriertem Regler und Vorschub-Software
  • Hochauflösender Absolut-Encoder für genaue Positionierung

Sicherheit

  • Optionale Impulssperre STO SIL3 (safe torque off) für sicheres Abschalten

Optionale Schnittstellen

  • RS 485 Modbus
  • ProfiNet
  • EtherCAT
  • EtherNet/IP (in Entwicklung)
  • Powerlink (in Entwicklung)

Bedienteil

  • Optionales 5" TFT Bedienteil

Leistungsdaten

IC Motoren-Version 173 232 232T 340 341 342 343
Vorschubmodelle EVM IC EV DG IC EV RE IC / EV RF IC
Spannung Motor/Regler (Vdc) 24-80 24-80 24-80 24-80 24-80 24-80 24-80
Drehmoment halten (Nm) 0.56 1.97 2.53 3.0 6.1 7.5 10.0
Max. Leistung bei 72V (W) 142 221 316 190 322 332 296
Länge Motor/Steuerung (mm) 86 124 124 95 125 155 185
Empfohlene Spannung / Connect Box 48 V 48 V 48 V 48 V 72 V 72 V 72 V



Connect Box (Pressen-Verknüpfung)

  • Kleiner Schaltschrank für Anbindung an Pressen
  • Transformer mit  Ausgangleistung 24 V / 48 V / 72 V oder 80 V
  • Klemmensteg mit I/O
  • TFT Bedienteil integriert
Connect Box Dimensionierung

Strom-
Versorgung

Breite
(mm)

Höhe
(mm)

Tiefe
(mm)
24/48 V Schaltschrank 220 V 250+20 300 210+30
72/80 V Schaltschrank 3x400 V 500+20 400 300+30
Connect Box mit integriertem 5" TFT-Bildschirm
5" TFT Bedienteil für IC Steuerung
